Módulos de carga (PZA)
Módulos de Carga de Altavoces de Fin de Línea para Supervisión (para amplificadores >= 200W)

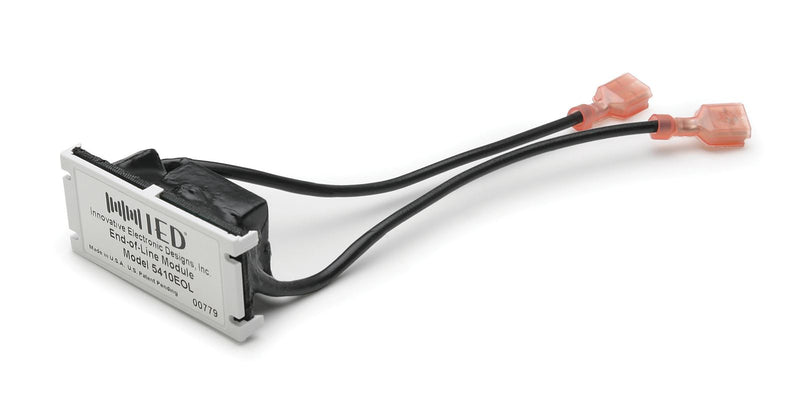

El módulo de fin de línea modelo 5410EOL/5411EOL es un dispositivo que aumenta las pruebas automáticas de líneas de altavoces de voltaje constante de 100 voltios. El 5410EOL/5411EOL permite probar la continuidad del cableado de los altavoces hasta el final de la línea sin la necesidad ni el gasto de un cable de retorno desde el final de la línea. Cuando se utiliza con la función de prueba automatizada de los amplificadores 5404DZM, 5432DZM, DNA2404x o T112 o T112C, el 5410EOL/5411EOL permite probar la integridad de las líneas de altavoces. Si bien el 5410EOL/5411EOL representa una carga significativa para las líneas de amplificador y altavoz a 20 kHz, no tiene ningún efecto significativo en el rendimiento de la frecuencia audible del sistema.
Para una prueba adecuada/completa de la línea de altavoces, los altavoces de un circuito deben conectarse como una cadena continua sin ramas paralelas. La siguiente figura muestra las formas correctas e incorrectas de interconectar altavoces para realizar pruebas adecuadas. Sólo se puede aplicar un 5410EOL / 5411EOL al final de la línea de altavoces de cualquier salida de altavoz DZM. No está permitido colocar unidades adicionales en circuitos derivados de la misma salida de altavoz.
Este modelo (5411EOL) se usa con amplificadores que producen 200 W (continuos) o más, o para usar con la salida de los amplificadores DNA2404X o T112/T112C.
Para amplificadores que produzcan menos de 200 W, utilice el 5410EOL
