ARJ03P

Este producto es bajo pedido, puede solicitar una cotización llenando el siguiente formulario.

Producto Sobre Pedido
MEDIDAS
Color: N/A
Importante:

ARJ03P (PZA)

Caja de conexiones

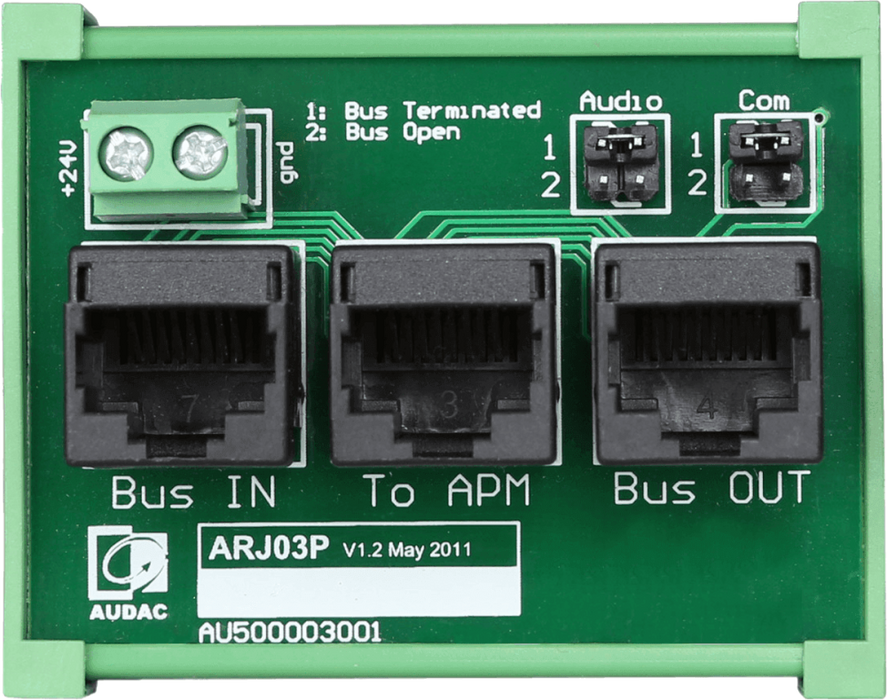

El ARJ03P es un divisor / caja de conexiones RJ45 que se puede usar para conectar y dividir cualquier bus de datos basado en par trenzado que esté conectado mediante conectores RJ45. Un ejemplo típico de aplicación es la expansión de los buses de transferencia de comunicación y audio mediante los cuales se conectan múltiples dispositivos de entrada y/o salida a un solo puerto periférico en un sistema de matriz.

Otro ejemplo típico es la aplicación de una fuente de alimentación externa a un bus de comunicación, para alimentar el módulo de entrada o salida remoto cuando la tensión de alimentación transferida se vuelve insuficiente debido a las largas longitudes de los cables. Consta de tres conectores RJ45 que son un conector 'BUS IN' y 'BUS OUT' para realizar las conexiones de entrada y salida, mientras que el tercer conector permite la conexión del módulo de entrada o salida remoto.

Se proporcionan dos puentes de terminación mediante los cuales los pares de comunicación (Pin4 y Pin5) y audio (Pin7 y Pin8) se pueden terminar en su impedancia característica (120 ohmios), para garantizar una comunicación clara y sin reflejos. Se proporciona un conector de bloque de terminales mediante el cual se puede conectar una fuente de alimentación externa (+24 V CC) al bus. El +24 V DC está disponible en RJ45 Pin3 (+) y Pin6 (GND). La carcasa de plástico irrompible permite un fácil montaje en carriles

Características

  • Conexión y splitting-box para buses de datos de par trenzado
  • 3x RJ45
  • Entrada de alimentación de bus de 24 VCC
  • Montaje en riel mini DIN
  • Carcasa de plástico irrompible

Más características
