540-25

Este producto es bajo pedido, puede solicitar una cotización llenando el siguiente formulario.

Producto Sobre Pedido
MEDIDAS
COLOR: N/A
Importante:

Gabinete  (PZA)

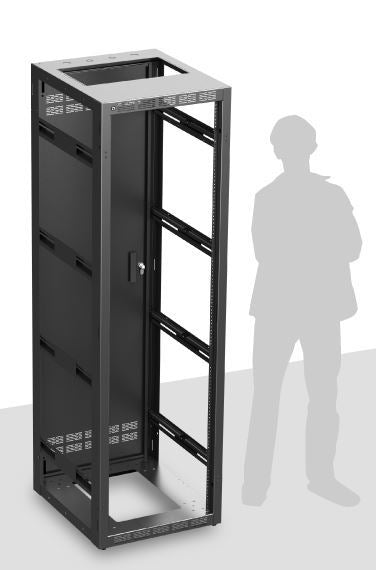

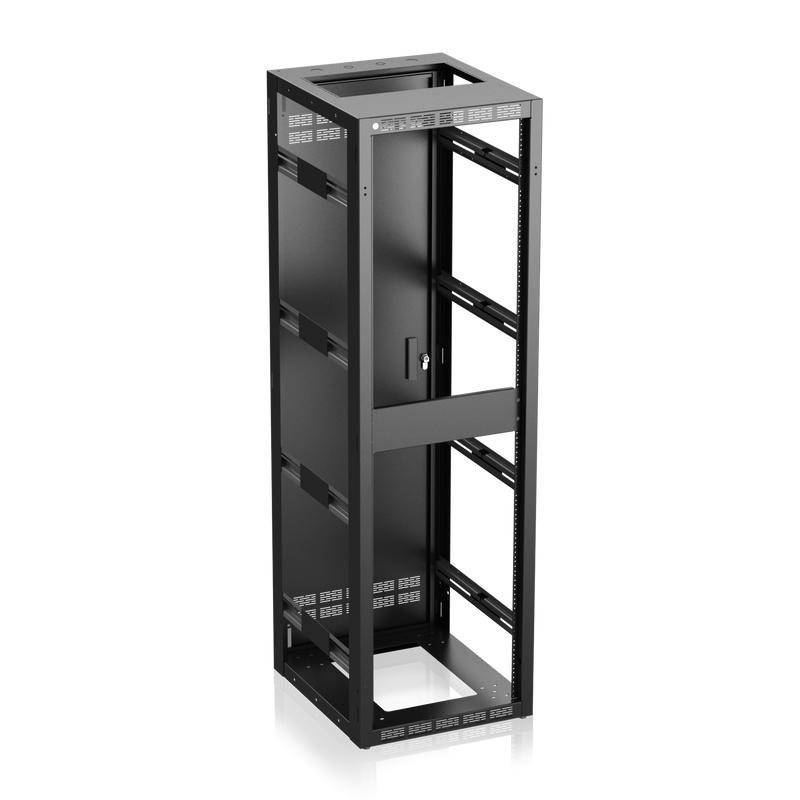

Rack independiente o agrupable de 25 pulgadas de profundidad, 40 RU

Para los requisitos básicos de racks agrupados, Atlas ofrece el 535-25 de nuevo diseño. El 535-25 tiene 22 5/16" de ancho, 25 1/2" de profundidad y 35 espacios de paneles verticales.

Los gabinetes de la serie 500 están soldados con CRS de calibre 16 y ensamblados para uso inmediato. Las puertas traseras cuentan con bisagras de resorte de liberación rápida que permiten girarlas 180˚ para abrirlas hacia la derecha o hacia la izquierda. Consulte la tabla en la parte posterior para conocer los números de modelo de puertas delanteras opcionales. Si se solicita la puerta delantera, tendrá una llave diferente a la de la puerta trasera por motivos de seguridad. El marco del gabinete y la puerta trasera tienen ventilación para promover la circulación del aire y la disipación del calor.

La línea Serie 500 ofrece varias ventajas fáciles de instalar, incluida una abertura de panel estándar de 6 RU en la parte superior del gabinete y conjuntos de conductos. La abertura superior se puede dejar abierta para acceso libre a los cables/ventilación, parcialmente cubierta con ISOPANEL™ para acceso a cables no conductores o cerrada usando 2 paneles estándar de 5 1⁄4" (3 RU). La abertura superior también es perfecta para instalar EFP Ventilador en serie. Múltiples conjuntos de conductos brindan máximo acceso y están convenientemente ubicados en la superficie del panel superior e inferior, y a lo largo de las bridas traseras superior e inferior del marco del gabinete. Los conjuntos de superficie se componen de 4 orificios ciegos: dos de 1" (25 mm) orificios ciegos estándar y dos concéntricos de 1⁄2" (13 mm) / 3⁄4" (19 mm). Los conjuntos de bridas constan de cinco orificios ciegos: tres estándar de 1" (25 mm) y dos concéntricos de 1⁄2" (13 mm)/3⁄4" (19 mm).

El marco del gabinete y la puerta trasera tienen ventilación para promover la circulación del aire y la disipación del calor. Incluye un par de rieles de montaje ajustables CRS de calibre 12 con rosca 10-32 (544-30 incluye 2 pares de rieles de montaje de calibre 12). Los gabinetes tienen paneles superior e inferior soldados con ventilación de apertura del panel; Puerta trasera extraíble con bisagras de resorte de liberación rápida, tirador al ras y cerradura de cilindro.

Los gabinetes cuentan con soportes de riel de montaje de adelante hacia atrás con cortes ranurados para ajustar fácilmente la profundidad del riel y proporcionar canales abiertos para el recorrido vertical de los cables. (Nota: la cantidad de soportes por lado varía según el modelo seleccionado: modelos de 40 RU y 44 RU = 4 por lado; modelo de 35 RU = 3 por lado) La superficie del gabinete está pretratada con fosfato para una adhesión adecuada de la pintura. El acabado estándar es epoxi negro texturizado #962.


CARACTERÍSTICAS:

  • Fijación del panel lateral innovadora y sencilla
  • Perfecto para cualquier instalación de varios bastidores
  • La puerta trasera ofrece capacidad de bisagra hacia la derecha o hacia la izquierda
  • El riel de montaje ranurado admite la gestión de cables vertical y está espaciado según EIA para el montaje vertical de accesorios de 19"
