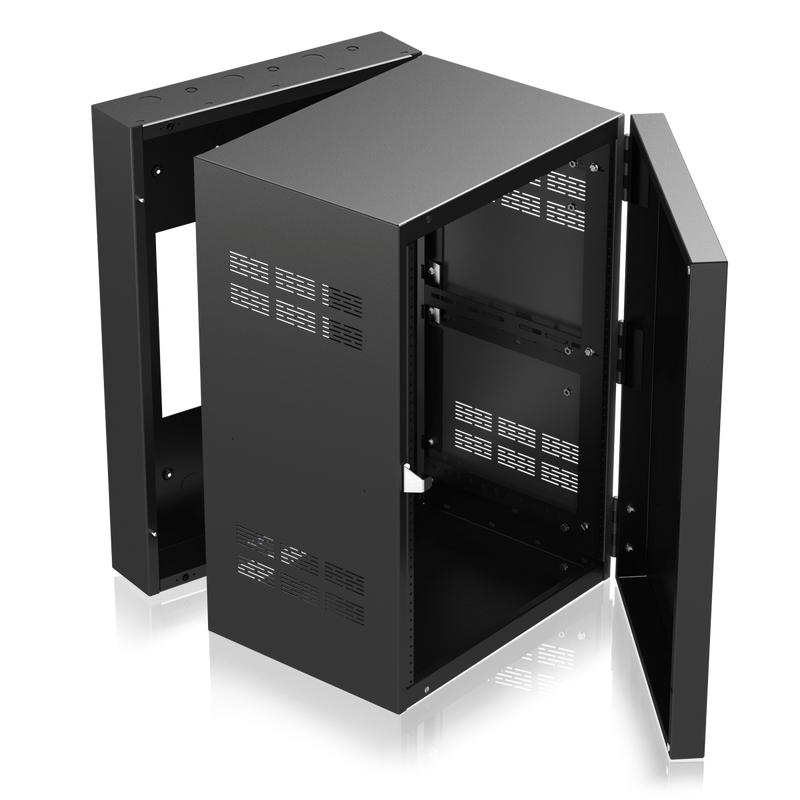

316-15
Este producto es bajo pedido, puede solicitar una cotización llenando el siguiente formulario.
Gabinete de pared (PZA)

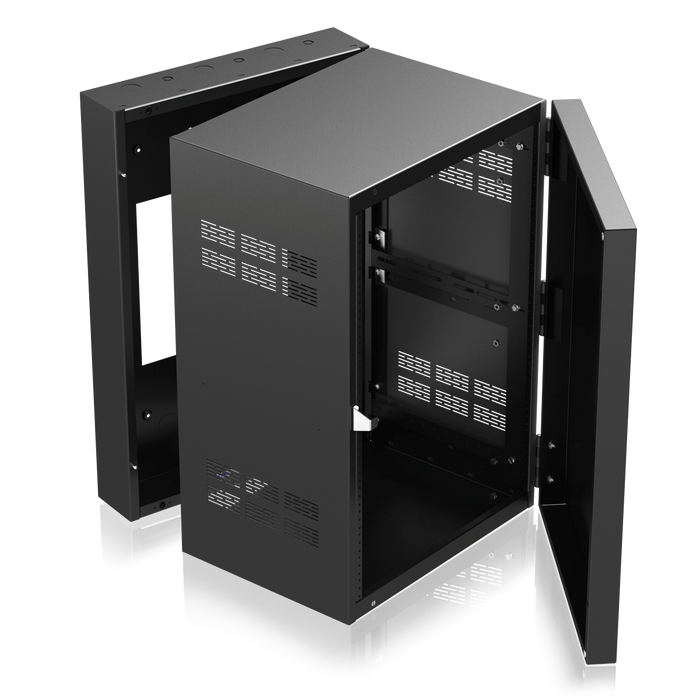

Gabinete de pared independiente de apertura ancha de 19 pulgadas con rieles ajustables, sección central D de 15 pulgadas - 16 RU
Los gabinetes de pared de la Serie 300 están soldados con profundidades de sección central de 12” y 15”, respectivamente. El modelo básico incluye tres secciones CRS de calibre 16 que incluyen una puerta frontal de acero sólido de 2" de profundidad, una sección central de 12" o 15" de profundidad con rieles de montaje ajustables y una puerta trasera de 4-1⁄2” de profundidad. Las aberturas de espacio del panel varían de 7RU a 35RU. Los gabinetes están equipados con disposiciones para montaje personalizado en gabinetes, manejo de cables, montaje de equipos y soporte estructural. El gabinete tiene un acabado en epoxi negro #962.
Todos los modelos incluyen rieles de rack frontales ajustables roscados 10–32 y fabricados con un espaciado estándar EIA de 1⁄2". Los modelos con aberturas RU de 16RU, 24RU y 35RU están equipados con soportes de rieles de montaje de sección central.
Los canales internos abiertos proporcionan recorridos para cables en el gabinete. Los soportes de refuerzo de esquina, que se extienden a horcajadas sobre el panel posterior y lateral de la sección trasera (lado de las bisagras), también cuentan con orificios de acceso para cables redondos (1-1⁄4" de diámetro) para aprovechar el exceso de cable. La cara posterior de la sección trasera está equipada con Retenes de 1⁄4" de profundidad que brindan a los contratistas flexibilidad en el campo para instalar una subplaca personalizada de madera contrachapada, aluminio o acero para montar accesorios dentro del gabinete. Los retenes del jefe están en centros de 12" y varían según la altura del modelo (los modelos 10RU, 12RU y 16RU tienen cuatro retenes, los modelos 24RU tienen seis retenes y los modelos 35RU tienen ocho retenes).
Los gabinetes tienen 20 orificios ciegos para conductos en la sección trasera, con la excepción del 307-12 que tiene 16. Los conjuntos de conductos están ubicados en la parte superior e inferior del panel posterior (excepto el 307-12 que tiene un conjunto centrado), también como en las pestañas traseras superior e inferior. Los conjuntos de paneles constan de cuatro orificios ciegos: dos estándar de 1" (25 mm) y dos concéntricos de 1⁄2" (13 mm)/3⁄4" (19 mm). Los conjuntos de bridas superior e inferior se componen de seis orificios ciegos: tres de 1" (25 mm) estándar y tres concéntricos de 1⁄2" (13 mm) / 3⁄4" (19 mm).
Las rejillas de ventilación perforadas, ubicadas en ambos lados (superior e inferior) de la sección central, brindan ventilación para los dispositivos electrónicos montados en bastidor.
CARACTERÍSTICAS
-
Sección de montaje central de 15" de profundidad
-
Los rieles de montaje ajustables brindan flexibilidad
-
Las rejillas de ventilación perforadas garantizan la disipación del calor.
-
Bridas de marco reforzadas, además de soportes estructurales de refuerzo de esquina y uniones e ingletes soldados eléctricamente brindan estabilidad para el equipo montado
-

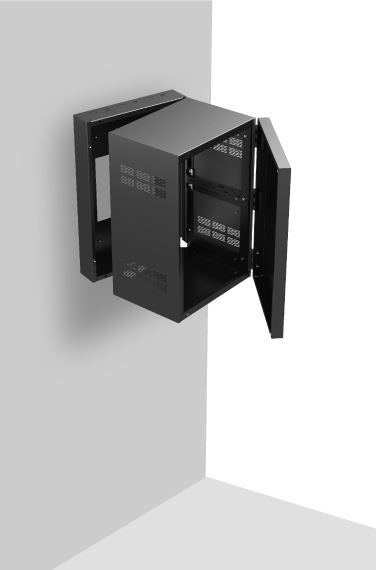

El robusto gabinete de montaje en pared protege el equipo y ahorra un valioso espacio en el piso
-
Las disposiciones de gestión de cables permiten el acceso organizado a los cables
