Administrador de zona digital (PZA)
GLOBALCOM ® EN54-16 Administrador de Zonas Digital (Hasta 32 Zonas)

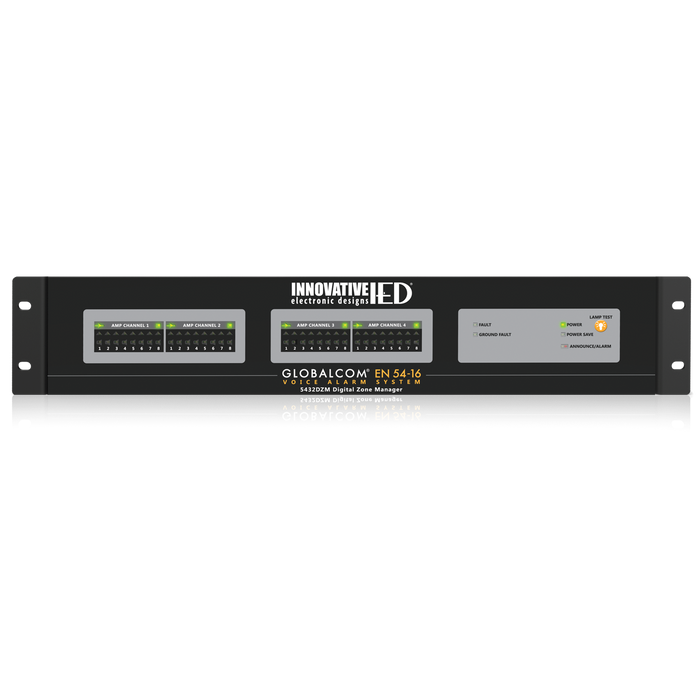

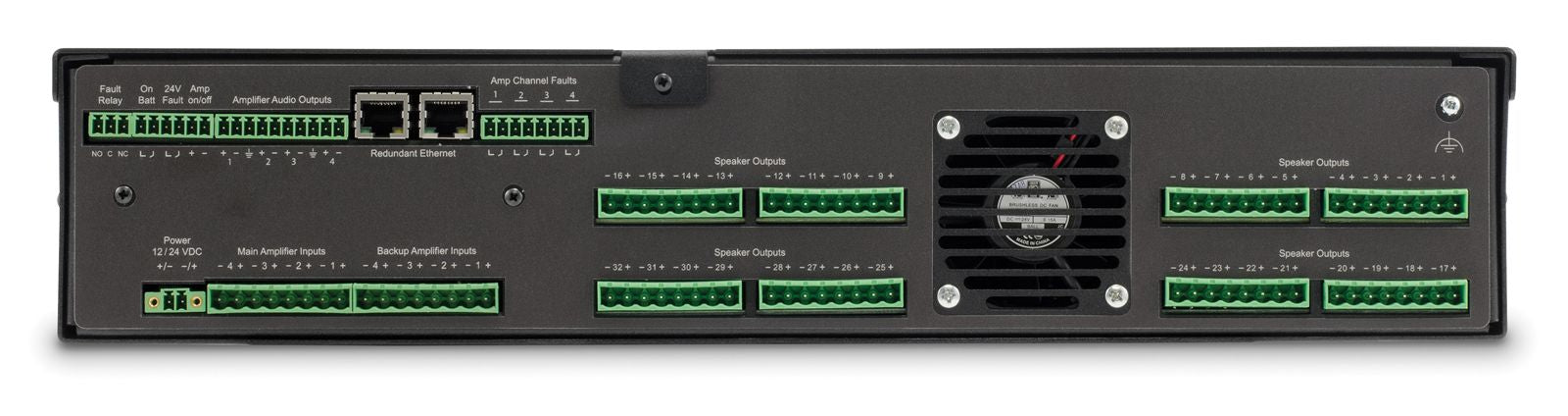

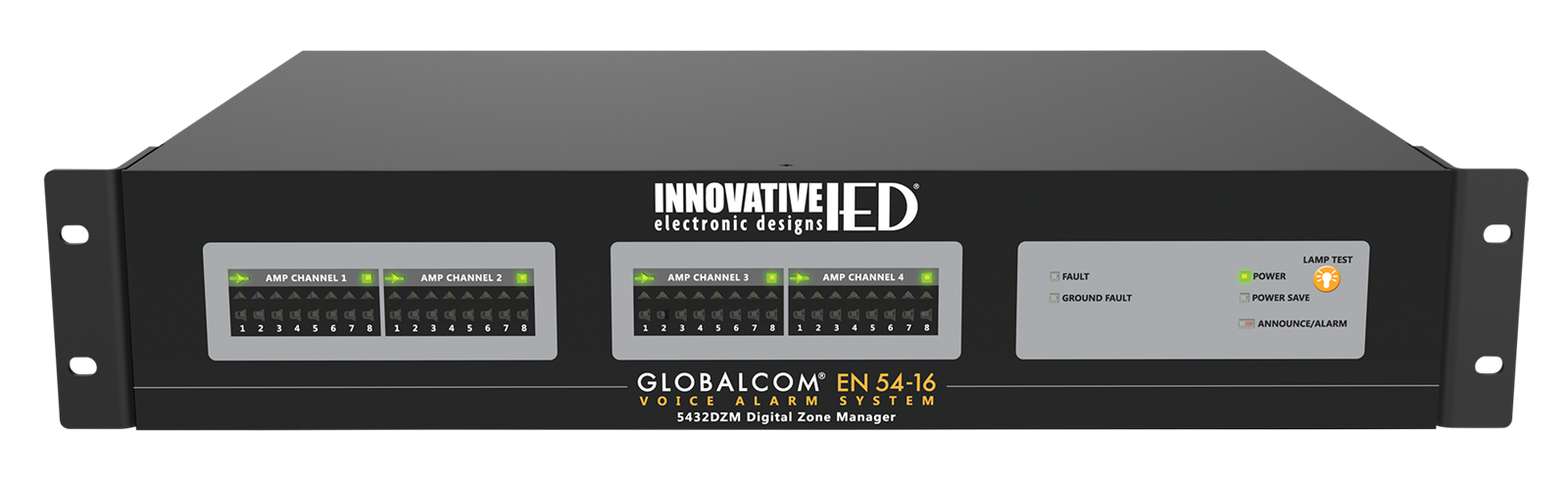

El administrador de zona digital 5432DZM proporciona procesamiento y administración de hasta 32 zonas de localización asignadas desde un sistema de control de anuncios IED 5400. Proporciona salidas de audio de nivel de línea a una unidad amplificadora de cuatro (4) canales emparejada. El procesamiento de señal digital (DSP) se proporciona en cada uno de los cuatro (4) canales de salida. Esto incluye: control de ganancia para la entrada de paginación, enrutamiento de página, atenuación automática de música de fondo, ecualización (filtros de paso alto y bajo, hasta 7 bandas paramétricas por canal de amplificador y hasta 40 milisegundos de retardo). Las salidas del amplificador emparejadas regresan al 5432DZM y luego se distribuyen en hasta ocho (8) salidas de línea de altavoces por canal del amplificador. Cada una de las 32 líneas de altavoces está supervisada.
El 5432DZM proporciona conmutación automática de amplificador de respaldo al cambiar grupos de ocho (8) cargas de altavoces del amplificador de potencia principal a un respaldo cuando se detecta una falla. También contiene supervisión integrada que monitorea cada ruta de señal e informa cualquier falla al 5400ACS.
La unidad principal requiere dos (2) unidades de bastidor (3,5") de espacio vertical en un bastidor/gabinete para equipos de 19". Todo el enfriamiento es de adelante hacia atrás.
- Administrador de zona de 4 entradas x 32 salidas para 4 bancos de 8 salidas de altavoz.
- Permite la utilización de amplificadores de hasta 500 vatios por canal para controlar grupos de 8 zonas mediante conmutación de relé.
- 4 entradas de audio a través de red de audio Dante™ (alta calidad a través de Ethernet).
- Puertos Ethernet redundantes.
- Proporciona conmutación automática del amplificador de respaldo.
- Supervisa completamente las líneas de amplificadores y altavoces.
-
Procesamiento DSP para 4 canales de amplificador:
- Filtros de paso bajo y alto.
- Filtros de ecualizador paramétrico de 7 bandas.
- Hasta 40 milisegundos de retraso.
